3.17 挑战任务17

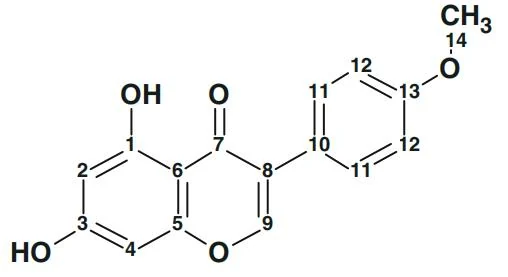

“未知物”的结构如下(分子式推断见表3.31)：

表3.31 挑战17：分子式推断事实数据结论质谱（MS）：

[M]⁺ = 284，偶数（化学电离产生m/z 285= (M + 1)⁺）氮原子数nN = 0 或2 或4…

无[M + 2]⁺ 峰不含硫（S）、氯（Cl）、溴（Br）

¹³C 核磁共振：

无裂分不含氟（F）

14 个信号最少14 个碳原子，提示有对位取代苯环结构

¹H 核磁共振：

ΣH ≥9，来自H₂O 的强信号最少9 个氢原子，提示有对位取代苯环结构红外光谱（IR）：

3490，1653 cm⁻¹ 很强，1582，1515 cm⁻¹有羟基（OH），最少1 个氧原子，有羰基（C=O），含芳香结构原子数范围C (16–18), H (9–15), O (1–10), N (0–6)，不饱和度（DBE）(6 - 15)

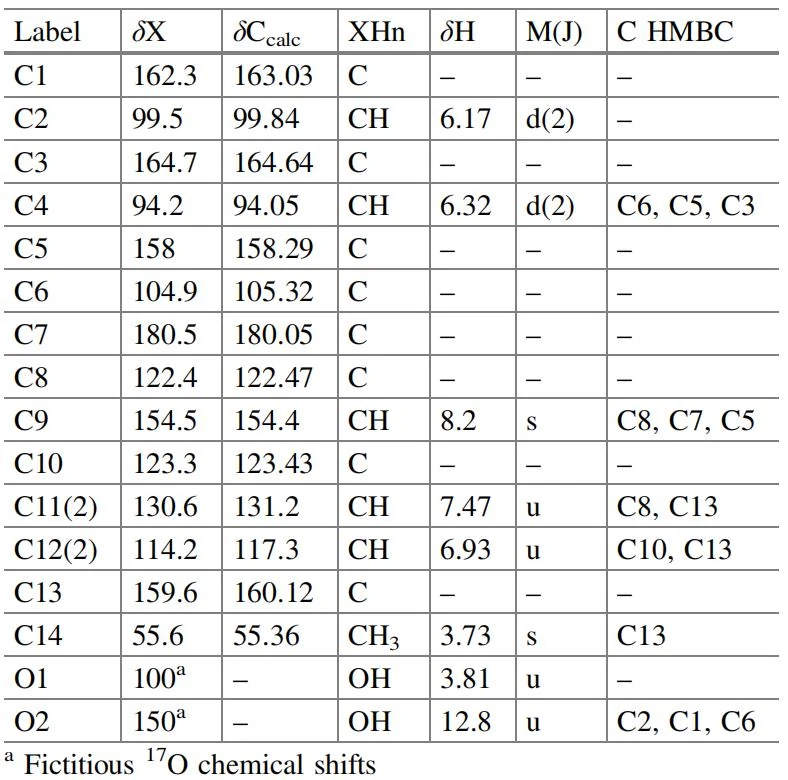

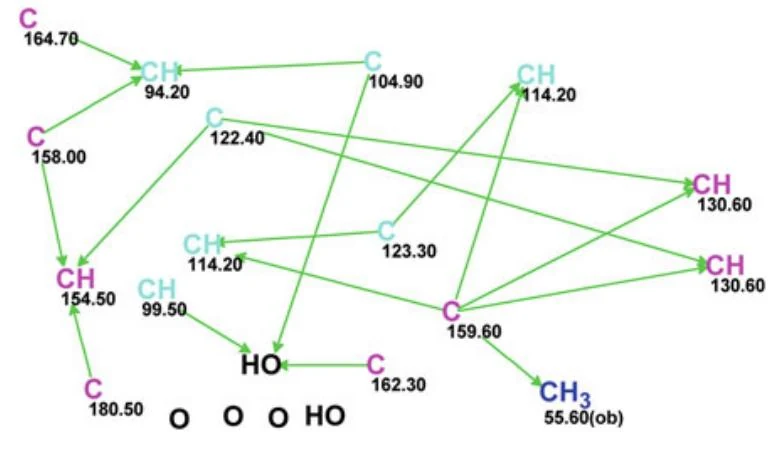

推导的分子式C₁₆H₁₂O₅ ，不饱和度（DBE）为11表3.32 汇总了用于结构解析的核磁共振光谱数据，包括¹³C、¹H、HSQC 和HMBC 谱，并借助StrucEluc 专家系统进行分析。基于表3.32 数据生成的分子连接性图（MCD）如图3.58 所示。

在MCD 中，七个碳原子（浅蓝色标记）的杂化状态被程序标记为“非sp”（即可能为sp²或sp³）。考虑到不饱和度（DBE）为11 且结构中明确存在芳香环，可以推测这些碳原子均为sp²杂化。此外，结构中存在五个氧原子，其中碳原子C-180.5 和C-164.7 可被标记为“ob”（与氧相连）。

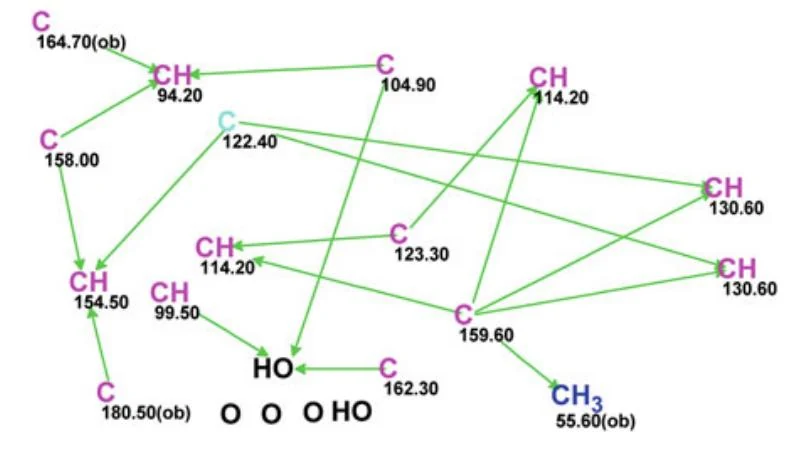

根据¹H 谱的信号多重性（表3.32），对部分碳原子的第一配位层氢原子数进行了设定：C-99.5（ne(H)=1）、C-164.7（ne(H)=1）、C-154.5（ne(H)=0）以及C-55.6（ne(H)=0）。编辑后的MCD 如图3.59 所示。基于该MCD 启动结构生成后，得到以下结果：

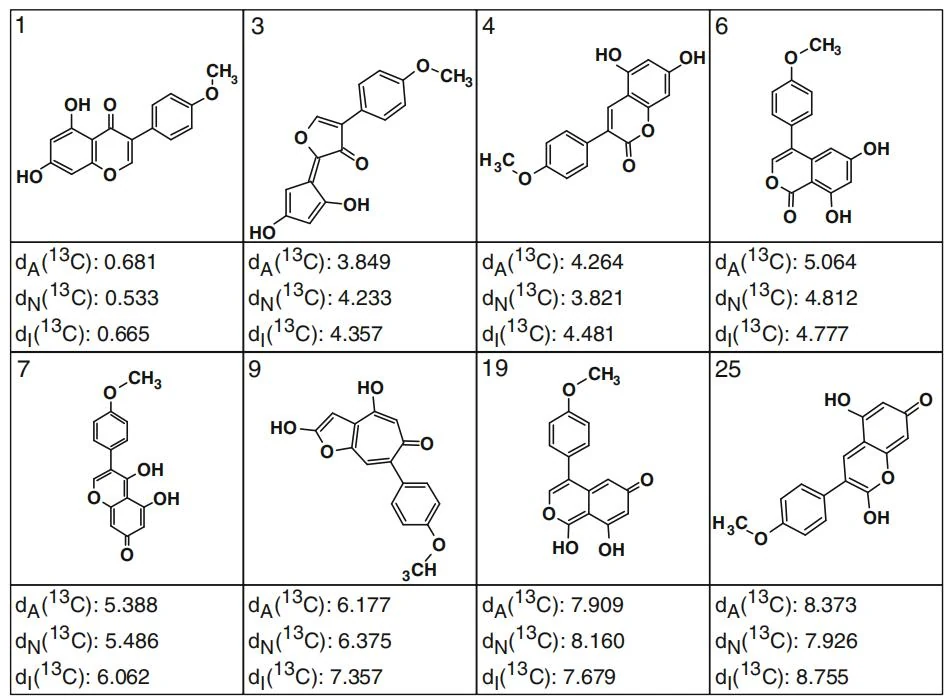

基于编辑后的分子连接性图（MCD）启动结构生成后，得到以下结果：候选结构数k=334→174→96，计算耗时tg=0.33 s。从排序后的输出文件中选取的排名靠前结构如图3.60所示。结果显示，正确结构因化学位移匹配度最优被明确识别，而其他相似结构因平均偏差值（davg>3 ppm）被系统自动排除。

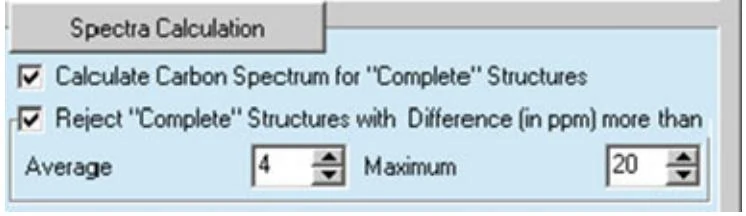

此案例可用于分析浅蓝色标记原子数量对结构生成效率的影响。为此，基于初始MCD（图3.58）启动结构生成，程序运行1 小时（生成约9,000 个结构）后手动终止进程。此结果表明需引入约束条件以优化计算效率。在第二次运算中，对碳原子C-162.3、C-164.7 及C-180.5 添加“ob”标签，并整合¹H NMR 信号多重性数据（表3.32，M(J)列）。同时启用“¹³C chemical shift calculation”计算选项（图3.61），以限制需存储的候选结构数量。

计算采用增量式化学位移预测法（处理速度约30,000 个化学位移/秒），并设定过滤阈值：剔除dI > 4 ppm 或dI_（max_）> 20 ppm 的结构。最终结果：候选结构数k = 4,534 →1，计算耗时tg=7 min 38 s。生成的唯一结构与真实分子一致，验证了此方法在最小假设条件下获得可靠解的能力，但计算耗时较图3.59 优化版MCD 方案增加1,500 倍。

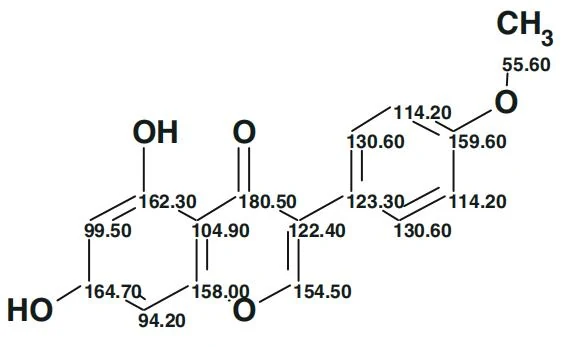

正确结构的¹³C 化学位移归属如下（3.36）：
